محاسبه وزن ناودانی 8 و 10 با جدول اشتال ناودانی

یکی از پروفیل‌های فولادی پر مصرف در صنایع مختلف به ویژه در صنعت ساختمان‌سازی، ناودانی است. ناودانی مقطعی به اصطلاح U – Shaped یا C – chanel است که از آلیاژهای فولاد ساختمانی ساخته می‌شود. مساحت سطح مقطع ناودانی با توجه به کاربردهایی که برای آن در نظر گرفته شده است می‌تواند متفاوت باشد. به همین خاطر برای بررسی مشخصات فنی انواع این مقاطع باید به جدول اشتال ناودانی مراجعه کرد.

انتخاب و خرید همه مقاطع فولادی بر اساس جدول وزنی انجام می‌گیرد. در این جداول اطلاعاتی نظیر ابعاد، ممان‌های اینرسی و… درج شده است که به مهندسان در انجام محاسبات و پیش‌بینی شرایط سازه کمک می‌کند. شما می‌توانید برای مشاهده قیمت ناودانی و سایر مقاطع فلزی در سایت آهن اسپات، اینجا کلیک کنید. بر روی این سایت مشخصات فنی و اطلاعات تولیدکنندگان انواع آهن آلات درج شده است. همچنین تمامی این داده‌ها به طور مرتب به‌روزرسانی می‌شوند.

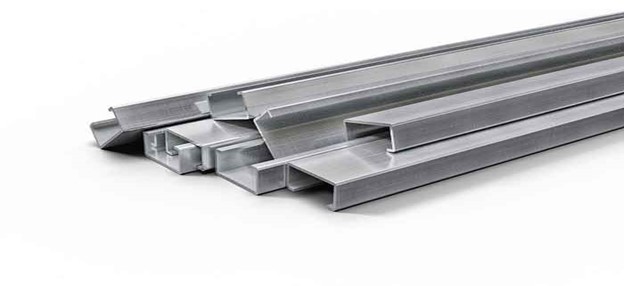

ناودانی چیست؟

مقاطع فولادی در شکل‌های مختلفی به تناسب نوع کاربردی که از آن انتظار می‌رود طراحی و ساخته می‌شوند. ناودانی یک پروفیل به شکل حرف U یا C انگلیسی است. این مقطع از یک بخش به اسم جان (به شکل افقی) و دو بخش به نام‌های بال (به شکل عمودی) تشکیل می‌شود. استانداردهای مختلفی برای تعیین سطح کیفیت و روش تولید انواع ناودانی تدوین شده است. در این میان استانداردهای UPE  و  UPN  به تایید سازمان‌های رسمی بین‌المللی و داخل کشور رسیده است.

ناودانی یکی مهمترین مقاطعی است که در پروژه‌های عمرانی به کار گرفته می‌شود. یکی از کاربردهای آن در بخش پشتیبانی لوله‌های خطوط انتقال در پالایشگاه‌های نفت و گاز است. به همین دلیل باید بر اساس استانداردهای تایید شده تولید شوند. از دیگر کاربردهای این سازه فولادی می‌توان به ساخت تجهیزات ترافیکی، قاب‌ها و پایه‌های تجهیزات صنعتی اشاره داشت. شما می‌توانید با مراجعه به سایت آهن اسپات قیمت به‌روز انواع مقاطع فلزی مانند لوله‌های مسی یا گالوانیزه و حتی لوله‌های pvc را مشاهده نمایید.

ناودانی به روش‌ نورد گرم تولید می‌شود. چندین استاندارد در میان تولیدکنندگان ایرانی رواج دارد که استاندارد ملی شماره 1 – 4477 و استاندارد EN 10279 مهمترین آن‌ها هستند. تفاوت در روش‌های تولید تعیین‌کننده نوع کاربردشان خواهد بود. دو نوع اصلی ناودانی‌های تولید شده شامل:

  • ناودانی پرسی:

ناودانی‌هایی که از ورق‌های گرم گالوانیزه شده ساخته می‌شوند. این مقاطع به‌صورت ساده و مشبک به بازار آهن عرضه می‌گردند. کاربردشان هم بیشتر در زمینه ساخت قفسه‌های فولادی، نصب خشک سنگ در نما و… است.

  • ناودانی فابریک:

اگر در طی فرایند شکل‌دهی ناودانی به شکل لبه گرد بال شیب‌دار از خط تولید به بیرون هدایت شود به آن ناودانی فابریک یا گل میخ گفته می‌شود. کوچکترین سایز برای برش این ناوانی 7 است.

آشنایی با جدول اشتال ناودانی

ناودانی‌های فولادی همگی به شکل U اما در اندازه‌های مختلف در بعد جان و لبه‌ طراحی و تولید می‌شوند. علاوه بر تفاوت در ظاهر این مقاطع، جنس آن‌ها نیز می‌تواند از میان آلیاژهای مختلفی از جمله st37 و st5s2 ساخته شوند. به مجموعه‌ این داده‌ها مشخصات فنی می‌گویند که در یک جدول جامع و دقیق به نام جدول اشتال ناودانی درج می‌شود.

در جدول اشتال ناودانی  اطلاعاتی شامل ممان‌های خمشی، وزن، ابعاد سطح مقطع و… ذکر شده است. استفاده از این جدول کار چندان پیچیده‌ای نیست و فقط کافی است که معنای نشانه‌های اختصاری مندرج در آن را بدانید. نحوه استفاده از جدول اشتال و وزنی ناودانی در وبلاگ آهن اسپات آموزش داده شده است.

  بروکر آلپاری؛ بهترین صرافی برای ورود به بازار فارکس

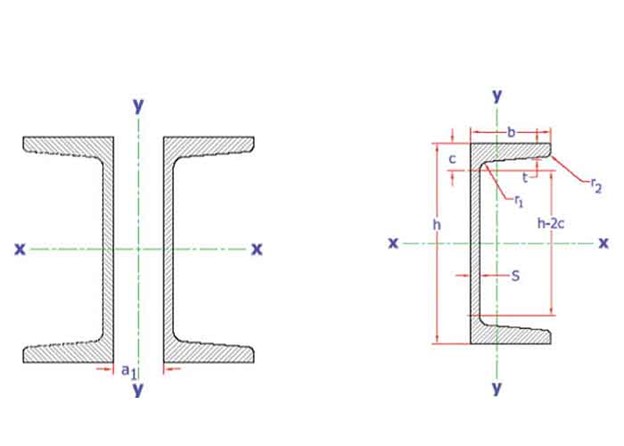

توضیحات حروف اختصاری
پهنای بال ناودانی b
ضخامت بال t
ارتفاع جان ناودانی h
ضخامت جان s
شعاع انحنا داخلی اتصال جان به بال R
ارتفاع داخلی دهانه منهای شعاع انحنای داخلی d
حداقل فاصله از محور emin
مساحت مقطع A
محیط طول AL
ارتفاع داخل دهانه ناودانی h1
شعاع کمانش Ø
حداکثر فاصله از محور emax
وزن مخصوص 1 متر G
مساحت کلی AG

از جمله کاربردهای این جدول این است که می‌توان اختلاف میان ناودانی سبک و سنگین را از آن استخراج کرد. منظور از ناودانی سبک، مقاطعی است که وزنشان کمتر از جدول اشتال بوده و ولی وزن ناودانی سنگین برابر جدول اشتال است. شما می‌توانید با مراجعه به سایت آهن اسپات از قیمت دقیق انواع آهن آلات اطلاع پیدا کنید.

روش محاسبه وزن ناودانی

ناودانی در ابعاد مختلفی چه از نظر مساحت سطح مقطع و چه از نظر طول‌های برش خورده به بازار عرضه می‌شوند. تعیین وزن مقاطع فولادی یکی از مهمترین روش‌هایی است که به‌واسطه آن می‌توان کیفیت مقطع تولید را سنجید. برای سنجش وزن ناودانی از فرمول‌های ریاضی و همچنین از جدول اشتال ناودانی  می‌توان کمک گرفت. از آن جایی که طول این مقاطع 6 متری یا 12 متری است، باید اندازه‌گیری وزن بر اساس مساحت سطح مقطع انجام گیرد.

طول ناودانی (متر) * وزن یک متر ناودانی طبق جدول اشتال ناودانی  = وزن ناودانی

در روش دیگر برای محاسبه وزن باید حجم ناودانی را در مشخصه فیزیکی آن ضرب کرد. توجه داشته باشید که چگالی فولاد را برابر 7.86  گرم بر سانتی‌متر مکعب در نظر می‌گیرند.

(مساحت سطح مقطع ناودانی * طول) * (چگالی) = وزن ناودانی

از طرفی جداول دیگری هم تعریف شده است که با توجه به مشخصات فنی وزن حدودی هر مقطع را از آن می‌توان استخراج کرد. به این جداول، جدول وزن ناودانی گفته می‌شود. در این جدول ستون‌های مختلفی تعریف شده است که نشان دهنده مشخصات فنی و ابعاد این مقطع خواهند بود.

به طور کلی این جدول توسط کارخانه تولیدکننده ناودانی به همراه دیگر اطلاعات مرتبط به محصول نوشته می‌شود. در نهایت برای مشاهده قیمت انواع ناودانی مانند ناودانی 8 و 10 به سایت آهن اسپات  مراجعه کنید.
